Quali sono i tipi di connessione delle valvole a sfera a 4 vie?

In qualità di fornitore di valvole a sfera a 4 vie, mi viene spesso chiesto informazioni sui vari tipi di connessione disponibili per queste versatili valvole. Le valvole a sfera a 4 vie sono componenti essenziali in molte applicazioni industriali, poiché offrono la possibilità di controllare il flusso di fluidi o gas in più direzioni. Comprendere i diversi tipi di connessione è fondamentale per garantire la corretta installazione e funzionalità di queste valvole. In questo post del blog esplorerò i tipi di connessione comuni delle valvole a sfera a 4 vie e le loro applicazioni.

Connessioni filettate

Le connessioni filettate sono uno dei modi più comuni per collegare le valvole a sfera a 4 vie. Sono relativamente facili da installare e sono adatti per un'ampia gamma di applicazioni, soprattutto in sistemi di tubazioni più piccoli. Le connessioni filettate sono disponibili in diversi standard di filettatura, come NPT (National Pipe Thread), BSP (British Standard Pipe) e filettature metriche.

Le filettature NPT sono ampiamente utilizzate in Nord America e sono note per il loro design conico, che fornisce una tenuta ermetica quando la valvola viene serrata. Le filettature BSP, invece, sono comunemente utilizzate in Europa e in altre parti del mondo. Possono essere paralleli (BSPP) o rastremati (BSPT). Le filettature metriche sono utilizzate in molti paesi che seguono il sistema metrico.

Le connessioni filettate sono ideali per applicazioni e sistemi a bassa pressione in cui la dimensione del tubo è relativamente piccola. Ad esempio, in alcune installazioni di laboratorio o in sistemi idraulici su piccola scala, le valvole a sfera filettate a 4 vie possono essere facilmente installate senza la necessità di complesse operazioni di saldatura o flangiatura. Tuttavia, le connessioni filettate potrebbero non essere adatte per applicazioni ad alta pressione o ad alta temperatura, poiché le filettature possono allentarsi nel tempo in condizioni estreme.

Connessioni flangiate

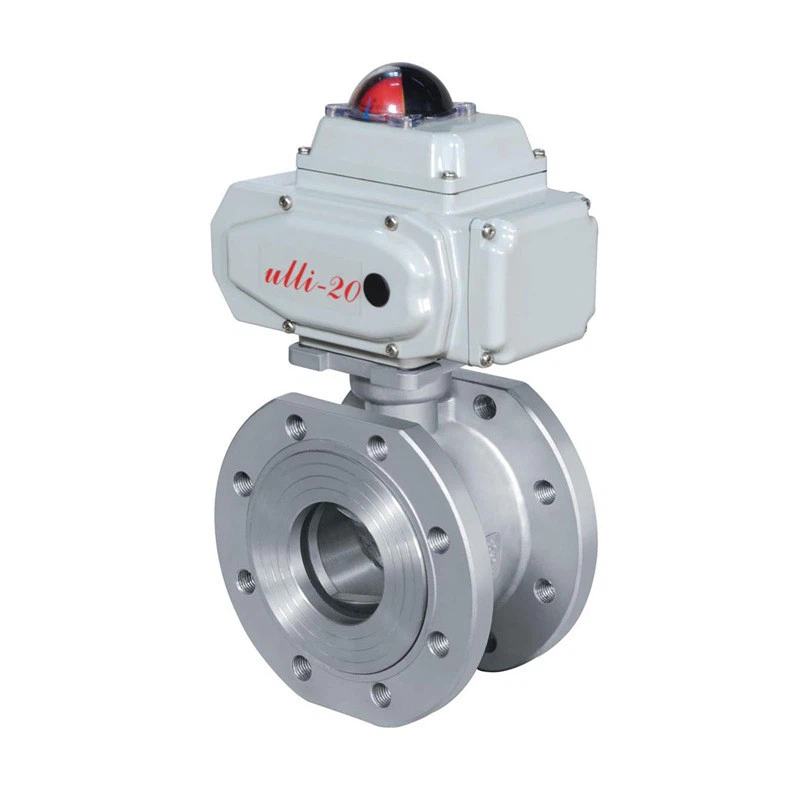

Le connessioni flangiate sono un'altra scelta popolare per le valvole a sfera a 4 vie, soprattutto nelle applicazioni industriali dove sono comuni condizioni di alta pressione e alta temperatura. Le flange forniscono una connessione forte e affidabile tra la valvola e la tubazione. Esistono diversi tipi di flange, come flange weld neck, flange slip-on e flange cieche.

Le flange Weld Neck sono saldate al tubo e alla valvola, fornendo una connessione molto resistente e a tenuta stagna. Sono adatti per applicazioni ad alta pressione e ad alta temperatura. Le flange slip-on sono più facili da installare poiché vengono fatte scivolare sul tubo e quindi saldate in posizione. Sono comunemente utilizzati in applicazioni a media pressione. Le flange cieche vengono utilizzate per chiudere l'estremità di una tubazione o l'apertura di una valvola.

Quando si tratta di valvole a sfera a 4 vie, le connessioni flangiate sono spesso preferite in settori quali petrolio e gas, lavorazione chimica e produzione di energia. Ad esempio, in una raffineria di petrolio,Valvola a sfera flangiata JISsono utilizzati per controllare il flusso di vari fluidi in tubazioni ad alta pressione. La connessione flangiata garantisce che la valvola possa resistere alle alte pressioni e temperature associate a questi processi.

Connessioni saldate

Le connessioni saldate offrono la connessione più permanente e a prova di perdite per le valvole a sfera a 4 vie. In una connessione saldata, la valvola è saldata direttamente alla tubazione. Questo tipo di connessione viene comunemente utilizzata in applicazioni in cui è richiesto un elevato grado di integrità, come nelle centrali nucleari, nei sistemi di vapore ad alta pressione e in alcuni processi chimici critici.

La saldatura della valvola alla tubazione elimina il rischio di perdite nel punto di connessione, il che è fondamentale nelle applicazioni in cui il fluido o il gas trasportato è pericoloso o costoso. Tuttavia, le connessioni saldate presentano anche alcuni inconvenienti. Sono difficili da installare e richiedono saldatori esperti. Una volta saldata la valvola, è difficile rimuoverla o sostituirla senza tagliare la tubazione.

Connessioni saldate a presa

Le connessioni saldate a tasca sono un tipo di connessione saldata adatta per tubi di dimensioni più piccole. In una connessione con saldatura a bicchiere, il tubo viene inserito in un bicchiere nel corpo della valvola e quindi saldato attorno alla circonferenza. Questo tipo di connessione fornisce una buona tenuta ed è relativamente facile da installare rispetto alle connessioni saldate su larga scala.

Le connessioni saldate a tasca sono comunemente utilizzate in applicazioni in cui la dimensione del tubo è compresa tra 1/2 pollice e 2 pollici. Sono spesso utilizzati in linee di strumentazione, tubazioni di processo di piccolo diametro e alcune applicazioni a basso flusso. Ad esempio, in un impianto chimico di piccole dimensioni, è possibile utilizzare valvole a sfera a 4 vie con saldatura a tasca per controllare il flusso di sostanze chimiche in tubi di piccolo diametro.

Collegamenti sindacali

Le connessioni di unione sono un tipo di connessione staccabile che consente una facile installazione e rimozione della valvola a sfera a 4 vie. Un'unione è composta da tre parti: un dado, un'estremità femmina e un'estremità maschio. La valvola è collegata alla tubazione tramite un raccordo e il dado viene serrato per creare una tenuta.

I collegamenti di unione sono utili nelle applicazioni in cui potrebbe essere necessario rimuovere la valvola per manutenzione o sostituzione. Ad esempio, in un impianto di trattamento dell'acqua, le valvole a sfera a 4 vie collegate a bocchettone possono essere facilmente rimosse per la pulizia o la riparazione senza dover tagliare la tubazione. Tuttavia, le connessioni di unione potrebbero non essere adatte per applicazioni ad alta pressione poiché potrebbero non fornire una tenuta altrettanto forte delle connessioni saldate o flangiate.

Tipi di connessione specializzati

Oltre ai tipi di connessione comuni sopra menzionati, esistono anche alcuni tipi di connessione specializzati per le valvole a sfera a 4 vie. Ad esempio, nelle applicazioni in cui la valvola deve essere collegata ad apparecchiature realizzate con materiali diversi, come tubi in plastica, possono essere utilizzati adattatori speciali. Questi adattatori possono convertire un tipo di connessione in un altro, consentendo di collegare la valvola alla tubazione.

Un altro tipo di connessione specializzata è la connessione a morsetto. Le connessioni a morsetto vengono utilizzate in alcune applicazioni in cui è richiesta una funzionalità di connessione e disconnessione rapida. Sono comunemente utilizzati nella lavorazione di alimenti e bevande, nella produzione farmaceutica e in alcune applicazioni di laboratorio.

Considerazioni sulla scelta del tipo di connessione

Quando si sceglie un tipo di connessione per una valvola a sfera a 4 vie, è necessario considerare diversi fattori. Il primo fattore è la pressione e la temperatura del sistema. Le applicazioni ad alta pressione e ad alta temperatura richiedono solitamente connessioni flangiate o saldate, mentre le applicazioni a bassa pressione possono utilizzare connessioni filettate o di unione.

Anche la dimensione del tubo è una considerazione importante. Le dimensioni dei tubi più piccoli sono più adatte per connessioni filettate, con presa a saldare o con raccordi, mentre le dimensioni dei tubi più grandi spesso richiedono connessioni flangiate o saldate. Un altro fattore è la natura del fluido o del gas trasportato. I fluidi pericolosi o corrosivi possono richiedere una connessione più a prova di perdite, come una connessione saldata o flangiata.

Dovrebbero essere presi in considerazione anche i requisiti di installazione e manutenzione. Se è necessario rimuovere facilmente la valvola per la manutenzione o la sostituzione, un raccordo o una connessione filettata potrebbe essere una scelta migliore. D'altra parte, se è necessaria una connessione permanente e a tenuta stagna, è più appropriata una connessione saldata o flangiata.

Conclusione

In conclusione, sono disponibili diversi tipi di connessione per le valvole a sfera a 4 vie, ciascuno con i propri vantaggi e svantaggi. Come fornitore, comprendo l'importanza di scegliere il giusto tipo di connessione per l'applicazione specifica. Che si tratti di una connessione filettata per un sistema su piccola scala, di una connessione flangiata per un'applicazione industriale ad alta pressione o di una connessione saldata per un processo critico, possiamo fornire la valvola a sfera a 4 vie appropriata con il giusto tipo di connessione.

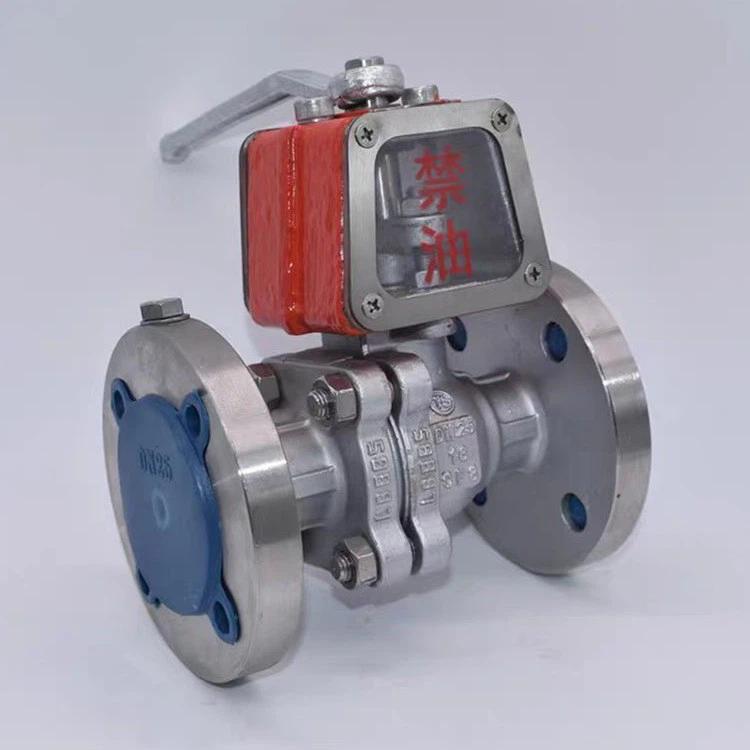

Se hai bisogno di una valvola a sfera a 4 vie per il tuo progetto, ti incoraggio a contattarci per una discussione dettagliata. Abbiamo una vasta gamma diValvola a sfera per ossigenoEValvola a sfera DBB in acciaio inossidabilecon diversi tipi di connessione per soddisfare le vostre esigenze specifiche. Il nostro team di esperti può aiutarvi a scegliere la valvola e il tipo di connessione migliori per la vostra applicazione, garantendo prestazioni e affidabilità ottimali.
