Quali sono le posizioni di installazione per una valvola a sfera per la giacca?

Ehilà! Come fornitore di valvole a sfera per la giacca, spesso mi viene chiesto delle migliori posizioni di installazione per queste valvole. In questo post sul blog, condividerò alcune intuizioni su questo argomento, in base alla mia esperienza nel settore.

Comprensione delle valvole a sfera per la giacca

Prima di tutto, esaminiamo rapidamente ciò che è una valvola a sfera per una giacca. Una valvola a sfera per la giacca è un tipo di valvola che ha una giacca attorno al corpo della valvola. Questa giacca può essere utilizzata per far circolare un mezzo di riscaldamento o raffreddamento, che è super utile quando si tratta di fluidi che devono essere mantenuti a una temperatura specifica. Ad esempio, in settori come la trasformazione chimica, l'alimentazione e le bevande e i prodotti farmaceutici, dove il controllo della temperatura è cruciale.

Installazione orizzontale

Una delle posizioni di installazione più comuni per una valvola a sfera della giacca è orizzontale. Quando si installa una valvola a sfera per la giacca in orizzontale, ci sono diversi vantaggi.

Facilità di accesso per la manutenzione
È più facile accedere alla valvola per la manutenzione e l'ispezione quando è installata in orizzontale. Puoi facilmente raggiungere i componenti della valvola, come lo stelo, la palla e le guarnizioni. Ciò rende più veloce e conveniente eseguire attività come la sostituzione di sigilli o il controllo di eventuali segni di usura.

Drenaggio adeguato
L'installazione orizzontale consente un corretto drenaggio di qualsiasi condensa o fluidi che potrebbero accumularsi nella giacca della valvola. Se la valvola è installata con una leggera pendenza, il fluido può fluire facilmente, impedendo eventuali problemi come la corrosione o il congelamento.

Tuttavia, ci sono anche alcune considerazioni con l'installazione orizzontale. L'attuatore della valvola (se ne ha uno) deve essere adeguatamente supportato per prevenire eventuali disallineamenti. Inoltre, il peso della valvola e tutti i tubi collegati possono mettere stress sul corpo della valvola, quindi è importante garantire che la struttura di montaggio sia abbastanza forte.

Installazione verticale

L'installazione verticale è un'altra opzione per le valvole a sfera per la giacca e ha anche il suo set di pro e contro.

Flusso assistito da gravità
Quando una valvola a sfera di giacca è installata verticalmente, la gravità può aiutare il flusso di fluidi attraverso la valvola. Questo può essere utile nelle applicazioni in cui il fluido deve fluire rapidamente o in cui vi sono preoccupazioni per il backflow. Ad esempio, in una tubazione in cui il fluido scorre verso il basso, una valvola installata verticalmente può aiutare a mantenere un flusso liscio e coerente.

Salva spazio
L'installazione verticale può risparmiare spazio, specialmente nelle aree in cui lo spazio del pavimento è limitato. Ciò è particolarmente utile negli impianti industriali in cui ci sono molti altri equipaggiamenti in competizione per lo spazio.

Sul lato negativo, l'installazione verticale può rendere più difficile drenare la giacca della valvola. Qualsiasi condensa o fluido che si accumula nella giacca potrebbe non prosciugare facilmente, il che potrebbe portare a problemi nel tempo. Inoltre, i componenti interni della valvola possono essere più inclini all'usura a causa della costante forza di gravità che agisce su di essi.

Installazione nei sistemi di tubazioni

Le valvole a sfera di giacca possono essere installate in diverse parti di un sistema di tubazioni, a seconda dei requisiti specifici dell'applicazione.

Installazione in linea
L'installazione in linea significa che la valvola è installata direttamente nella pipeline, tra due sezioni di tubo. Questo è il modo più comune per installare una valvola a sfera per la giacca. Consente una facile integrazione nel sistema di tubazioni esistente e fornisce un modo semplice per controllare il flusso di fluido.

Installazione della linea di filiale
A volte, una valvola a sfera di giacca può essere installata su una linea di ramo. Ciò è utile quando è necessario isolare una sezione specifica del sistema di tubazioni o quando si desidera controllare il flusso su un determinato equipaggiamento. Ad esempio, in un impianto di lavorazione chimica, una valvola su una linea di ramo può essere utilizzata per dirigere il flusso di una sostanza chimica specifica a un reattore.

Considerazioni speciali per diverse applicazioni

La posizione di installazione di una valvola a sfera per la giacca può anche dipendere dal tipo di fluido che viene gestito e dalle condizioni operative.

Applicazioni criogeniche
Nelle applicazioni criogeniche, in cui il fluido è estremamente freddo, la posizione di installazione deve essere attentamente considerata. Ad esempio, aValvola a sfera flangiata criogenicaPotrebbe essere necessario installare in modo da ridurre al minimo il rischio di trasferimento di calore e impedire qualsiasi formazione di ghiaccio. In alcuni casi può essere preferita l'installazione verticale per consentire un migliore drenaggio di qualsiasi condensa a freddo.

Applicazioni ad alta pressione
In applicazioni ad alta pressione, la valvola deve essere installata in modo sicuro per resistere alle forze alte. La struttura di montaggio deve essere abbastanza forte e le connessioni della valvola devono essere adeguatamente serrate. L'installazione orizzontale può essere più adatta in alcuni scenari ad alta pressione per distribuire uniformemente la sollecitazione attraverso il corpo della valvola.

Fluidi corrosivi
Quando si tratta di fluidi corrosivi, la posizione di installazione può influire sulla durata della vita della valvola. La valvola deve essere installata in modo da consentire un facile accesso per l'ispezione e la manutenzione. Inoltre, la giacca può aiutare a proteggere il corpo della valvola dal fluido corrosivo, ma un corretto drenaggio è fondamentale per prevenire qualsiasi accumulo di sostanze corrosive nella giacca.

Altri tipi di valvole correlati

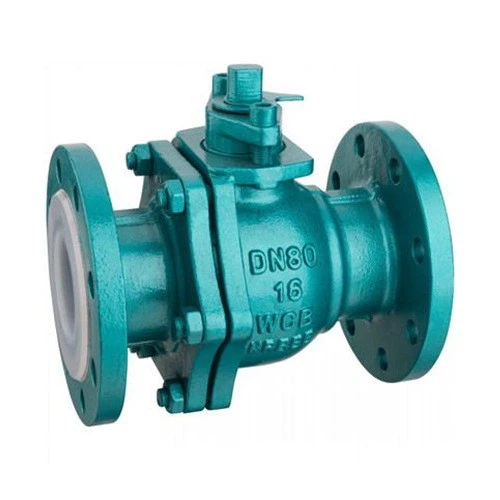

Esistono altri tipi di valvole a sfera che sono correlate alle valvole a sfera della giacca e possono avere considerazioni di installazione simili. Ad esempio, ilValvola a sfera della flangia a porto ridottoe ilValvola a sfera flangiata foderata PFA. Queste valvole possono avere requisiti di installazione specifici in base al loro design e alle applicazioni in cui vengono utilizzate.

Conclusione

In conclusione, la posizione di installazione di una valvola a sfera per la giacca dipende da una varietà di fattori, tra cui l'applicazione, il tipo di fluido e le condizioni operative. Che si scelga l'installazione orizzontale o verticale, è importante considerare i vantaggi e gli svantaggi di ciascuna opzione e assicurarsi che la valvola sia installata e supportata correttamente.

Se sei sul mercato per una valvola a sfera per una giacca o hai domande sull'installazione, sentiti libero di contattarsi. Sarei più che felice di aiutarti a trovare la valvola giusta per le tue esigenze e fornire qualsiasi guida sull'installazione. Possiamo discutere i tuoi requisiti specifici e trovare la soluzione migliore per la tua applicazione. Quindi, non esitare a contattarmi per eventuali discussioni sugli appalti!

Riferimenti

• Manuale della valvola, varie edizioni
• Standard e linee guida del settore per l'installazione delle valvole
