Quali sono le precauzioni di installazione per una valvola a sfera a 4 vie?

Quando si tratta di sistemi di controllo dei fluidi industriali, una valvola a sfera a 4 vie è un componente essenziale che offre versatilità e precisione nel dirigere il flusso di vari media. Come fornitore di valvole a sfera a 4 fidati, comprendo il significato di una corretta installazione per garantire che le funzioni della valvola siano in modo ottimale e che abbia una lunga durata di servizio. In questo blog, condividerò alcune precauzioni di installazione cruciali per una valvola a sfera a 4 vie.

1. Ispezione pre -installazione

Prima di installare la valvola a sfera a 4 vie, è necessaria un'ispezione approfondita. Innanzitutto, controllare il corpo della valvola per eventuali danni visibili come crepe, ammaccature o graffi. Questi difetti possono compromettere l'integrità della valvola e portare a perdite durante il funzionamento. Esamina la sfera all'interno della valvola per assicurarsi che ruoti senza intoppi senza ostacoli. Una palla bloccata può impedire alla valvola di cambiare efficacemente la direzione del flusso.

Ispezionare anche le guarnizioni e le guarnizioni. Dovrebbero essere in buone condizioni, liberi da usura, lacrima o deformazione. Le guarnizioni danneggiate possono causare perdite di fluido, riducendo l'efficienza della valvola e potenzialmente portando a pericoli per la sicurezza. Inoltre, verifica le dimensioni della valvola per assicurarsi che corrisponda al sistema di tubazioni in cui verrà installato. Dimensioni errate possono comportare problemi di adattamento e allineamento impropri.

2. Pulizia del sistema di tubazioni

Il sistema di tubazioni in cui verrà installata la valvola a sfera a 4 vie deve essere pulita. Qualsiasi sporcizia, detriti o particelle estranee nei tubi può entrare nella valvola e causare danni ai componenti interni. Utilizzare metodi di pulizia appropriati come scaricare i tubi con un agente di pulizia adatto o aria compressa. Ciò rimuoverà eventuali materiali sciolti che potrebbero altrimenti rimanere intrappolati nella valvola, influenzando le sue prestazioni.

Ad esempio, se ci sono residui di saldatura nei tubi di installazioni precedenti, possono graffiare la palla o i sedili della valvola, portando a un'usura prematura. Pulendo accuratamente i tubi, è possibile prevenire questi problemi e garantire il funzionamento regolare della valvola a sfera a 4 vie.

3. Orientamento corretto

Il corretto orientamento della valvola a sfera a 4 vie è cruciale. La valvola deve essere installata nella posizione corretta in base ai requisiti di direzione del flusso del sistema. Le frecce di flusso contrassegnate sul corpo della valvola indicano la direzione consigliata del flusso di fluido. L'installazione della valvola nell'orientamento errato può portare a un controllo del flusso inefficiente, un aumento della caduta di pressione e persino un danno alla valvola.

Inoltre, considerare la posizione della maniglia della valvola o dell'attuatore. Dovrebbe essere facilmente accessibile per il funzionamento e la manutenzione. Se la valvola è installata in una posizione dura - per raggiungere, può essere difficile da funzionare o regolare, che può causare ritardi nel funzionamento del sistema o nella manutenzione.

4. Allineamento del tubo

Accurato un allineamento dei tubi è essenziale per un'installazione della valvola a sfera a 4 vie di successo. I tubi disallineati possono mettere stress sulla valvola, causando la deformazione o la perdita. Utilizzare strumenti di allineamento adeguati per garantire che i tubi siano in linea retta e che le flange siano parallele. Ciò contribuirà a distribuire uniformemente la pressione e prevenire eventuali forze irregolari sulla valvola.

Quando si collega la valvola ai tubi, assicurarsi che i bulloni della flangia siano serrati uniformemente. Il serraggio irregolare può far deformare le flange, portando a perdite. Seguire i valori di coppia consigliati del produttore per i bulloni per garantire una tenuta adeguata.

5. Ambiente di installazione

L'ambiente di installazione della valvola a sfera a 4 vie può influire significativamente sulle sue prestazioni e durata della vita. Evitare l'installazione della valvola in aree con temperature estreme, elevata umidità o sostanze corrosive. Le temperature estreme possono causare l'espansione o il contratto dei materiali della valvola, portando a perdite o danni. L'umidità elevata può promuovere la corrosione, in particolare per le valvole realizzate in materiali metallici.

Se la valvola deve essere installata in un ambiente duro, prendere in considerazione l'uso di misure protettive come l'isolamento, i rivestimenti resistenti alla corrosione o le custodie. Ad esempio, in una pianta chimica in cui sono presenti prodotti chimici corrosivi, aValvola a sfera flangia del sedile in metalloCon una corrosione - il rivestimento resistente può essere una scelta adatta.

6. Supporto per la valvola

È necessario un adeguato supporto per la valvola a sfera a 4 vie per prevenire un'eccessiva sollecitazione sulla valvola e sul sistema di tubazioni. Il peso della valvola e del fluido che scorre attraverso di essa possono causare l'abbattimento o la piegatura dei tubi se non correttamente supportati. Utilizzare supporti adatti come parentesi o ganci per tenere la valvola in posizione.

I supporti dovrebbero essere installati in modo da consentire una certa flessibilità di ospitare l'espansione termica e la contrazione dei tubi. Ciò impedirà qualsiasi danno alla valvola a causa del movimento nel sistema di tubazioni.

7. Test dopo l'installazione

Dopo l'installazione della valvola a sfera a 4 vie, è essenziale condurre una serie di test per garantirne un corretto funzionamento. Innanzitutto, eseguire un'ispezione visiva per verificare eventuali perdite visibili ai collegamenti della valvola. Quindi, condurre un test di pressione per verificare l'integrità della valvola sotto pressione operativa.

Aumentare lentamente la pressione nel sistema alla pressione nominale della valvola e tenerla per un periodo specificato. Osservare la valvola per eventuali segni di perdita o comportamento anormale. Se vengono rilevati problemi, chiudere immediatamente il sistema e effettuare le regolazioni o le riparazioni necessarie.

8. Compatibilità con altri componenti

La valvola a sfera a 4 vie dovrebbe essere compatibile con altri componenti nel sistema di controllo del fluido. Considera la compatibilità del materiale della valvola con il fluido che viene trasportato. Ad esempio, se il fluido è corrosivo, scegli una valvola fatta di materiale resistente alla corrosione come l'acciaio inossidabile.

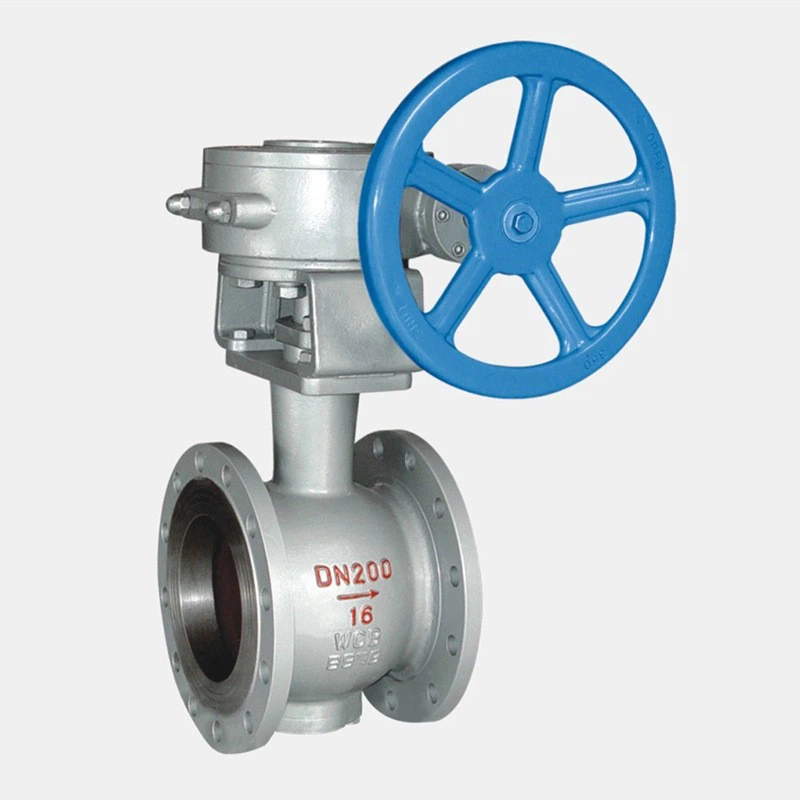

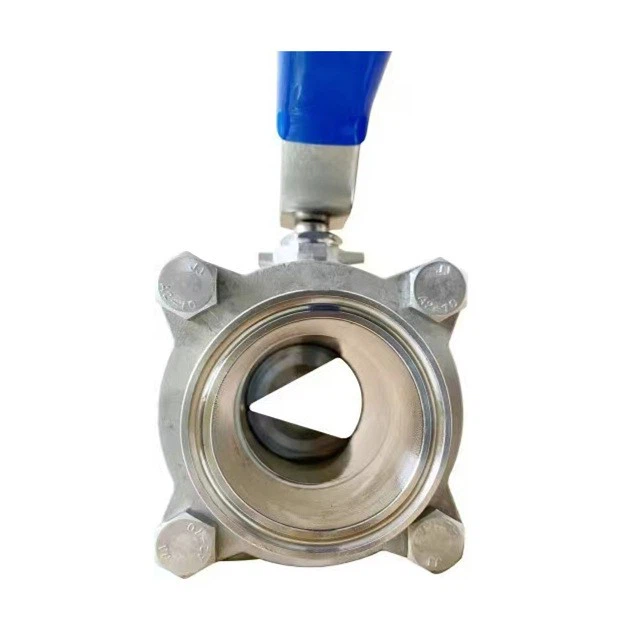

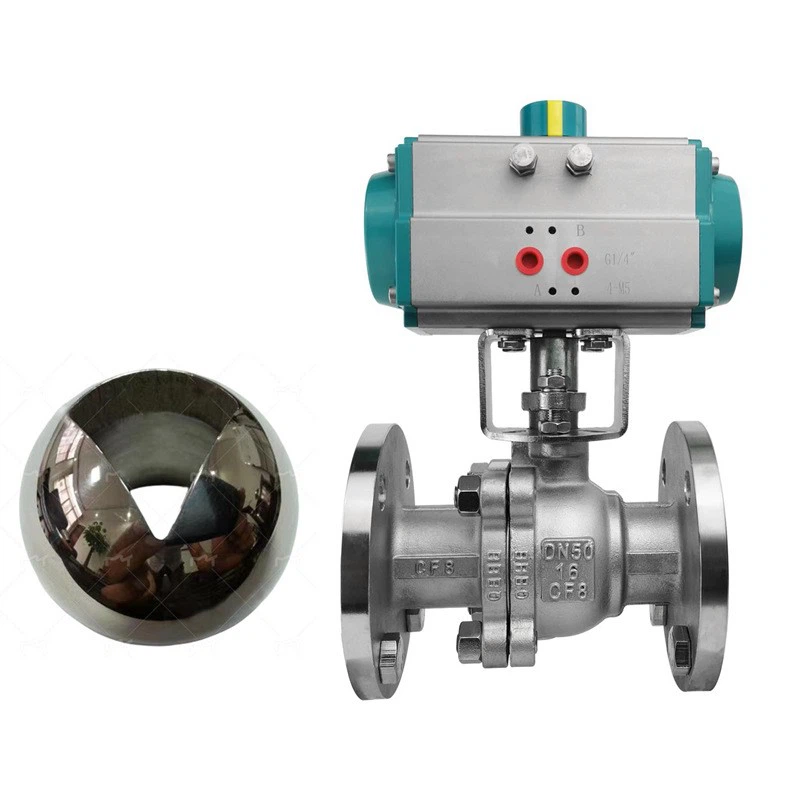

Inoltre, assicurarsi che la capacità di flusso della valvola e la valutazione della pressione siano compatibili con il resto del sistema. Una valvola sottodimensionata può causare una caduta di pressione eccessiva, mentre una valvola di grandi dimensioni potrebbe non fornire un controllo del flusso accurato. Per un controllo del flusso più preciso, aValvola a sfera in acciaio a V inossidabileo aValvola a sfera flangiata segmentopuò essere considerato a seconda dei requisiti specifici del sistema.

Conclusione

La corretta installazione di una valvola a sfera a 4 vie è fondamentale per il suo funzionamento affidabile ed efficiente. Seguendo queste precauzioni di installazione, è possibile garantire che la valvola funzioni in modo ottimale, abbia una lunga durata di servizio e contribuisca alla sicurezza generale e all'efficienza del sistema di controllo dei fluidi.

Se sei sul mercato per valvole a sfera a 4 vie di alta qualità o hai bisogno di maggiori informazioni sull'installazione e la manutenzione delle valvole, ti incoraggio a contattarci per una discussione dettagliata. Il nostro team di esperti è pronto ad aiutarti a trovare le soluzioni di valvole più adatte per le tue esigenze specifiche.
